扁袋振打袋式除尘器

　　 GP分室振打除尘器指按滤袋室分别进行振打的布袋除尘器。GP型除尘器是一种高温扁布袋除尘器，它采用多室多层_装配组合结构及清灰振打方式，具有占地面积小、过滤面积大、清灰效率高、_、抗腐蚀等优点，适宜于矿山、冶金、耐火、水泥、铸造等行业粉尘回收，特别是对窑炉和各种机烧锅炉高温烟气净化使用较多。
除尘器构造工作原理　GP型高温扁袋除尘器构造见图5—97。其工作原理，是含尘气体进人各室尘端后，经布袋过滤，净气经净端由出口排出，而粉尘黏附在滤袋外表面上，经冲击拍打浮装在壳体内的单体箱框架，使粉尘脱落，进人灰斗，实现清灰。连续工作时，清灰分室进行。

中部振打布袋除尘器布袋除尘器

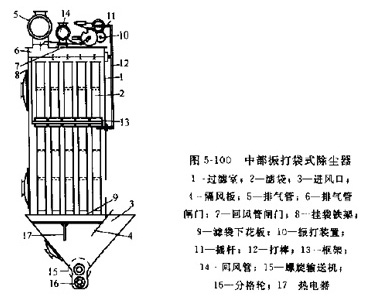

　　中部振打袋除尘器，又称ZX型布袋除尘器。主要是由振打清灰装置、滤袋、过滤室（箱体）、集尘斗、进出口风管及螺旋辅送机等部分组成，其构造如图5—100所示。中部振打布袋除尘器是将顶部振打传动，通过摇杆、打击棒和框架，在除尘器中部摇晃滤袋而达到清灰的目的。其特点是；具稳定的较高除尘率和较低的阻力；构造简单，滤袋装卸方便，维护容易。
中部振打布袋除尘器与顶部振打的工作过程基奉相同，它比顶部振打布袋除尘器简单、可靠。
这种除尘器由于振打滤袋，滤袋经常受到机械作用，损坏较快，更换和检修布袋的工作量大，故较少应用。
